RFID სისტემები
RFID საბოლოოდ გამოჩნდა ჩვენს სამოქმედო არეალში (AO). შემაშინებელია? სრულებითაც არა.
— დავიწყებ კარგი ამბით: მისთვის გვერდის ავლა მარტივია. ბრიფინგი დასრულებულია?
მათთვის, ვისაც ტაქტიკური გონება აქვს და წინ იყურება, გავაგრძელოთ...
გავწმინდოთ ზედმეტი მარკეტინგული ნაგვისგან, რომელშიც "ექსპერტებს" უყვართ მისი ჩაფვლა. წავედით:
1. ტექნიკური არქიტექტურა
RFID მხოლოდ ზოგადი ტერმინია მონაცემთა წაკითხვის კონკრეტული პროტოკოლისთვის. ჩიპი (Tag) შედგება:
ანტენისგან, კონდენსატორისგან და მიკროსქემისგან (CHIP), რომელიც შეიცავს წინასწარ დაპროგრამებულ ინფორმაციას.
თუ ჩვენ ამოვიღებთ მიკროსქემას 13.56 MHz ჩიპის წრედიდან, გამოიცანით რას მივიღებთ? სტანდარტული ვიზუალის მქონე RF ჩიპს. რატომ? 8.2 MHz და 13.56 MHz ჩიპების ამოცნობის ფიზიკა ფუნქციურად იდენტურია.
RFID სიხშირეები და ჩიპების კლასიფიკაცია:
- 125–134 kHz — გამოიყენება ექსკლუზიურად სიახლოვის კონტაქტური წაკითხვისთვის. რადიუსი უკიდურესად შეზღუდულია.
- 13.56 MHz — გამოიყენება დაშვების კონტროლის სისტემებში ან ინვენტარიზაციისთვის, მაგრამ საიმედო წაკითხვის რადიუსი შეზღუდულია 1 მეტრით.
- 860–928 MHz UHF — ჩვენი მთავარი სამიზნე. ულტრამაღალ სიხშირეებზე სპეციალიზებული ანტენების გამოყენებით, ამოცნობა სტაბილურია 3 მეტრამდე.
- 2.45 + 5.7 GHz — ამჟამად არ არის მასობრივად დანერგილი საცალო ვაჭრობაში. უფრო სპეციალიზებული სისტემაა აქტივების შორი მანძილიდან თვალთვალისთვის.
რატომ შეირჩა UHF (ულტრამაღალი სიხშირე)?
სისტემის ღირებულების / ჩიპის ფასის / წაკითხვის რადიუსის თანაფარდობის გამო.
1 და 2 ვარიანტები უვარგისია მცირე რადიუსის გამო. მე-4 ვარიანტი ზედმეტად ძვირია მასობრივი რითეილისთვის, თუმცა ეს შესაძლოა შეიცვალოს შორეულ მომავალში.
შედარებისთვის, AM (აკუსტო-მაგნიტური) და RF (რადიოსიხშირული) სისტემებიც იყენებენ ჩიპებს, მაგრამ მუშაობენ სხვა განზომილებაში.
AM სისტემები მუშაობენ დაახლოებით 58 kHz-ზე, ხოლო RF სისტემები 8.2 MHz-ზე.
ეს დაბალი სიხშირეები საშუალებას აძლევს AM და RF ჩიპებს დარჩნენ მარტივი — მათ არ აქვთ მონაცემთა მიკროსქემა და ეყრდნობიან რეზონანსულ წრედს.
თუმცა, ეს ზღუდავს მათ წაკითხვის რადიუსს უფრო მაღალ სიხშირეებზე მომუშავე RFID ჩიპებთან შედარებით.
2. ჩიპის მორფოლოგია

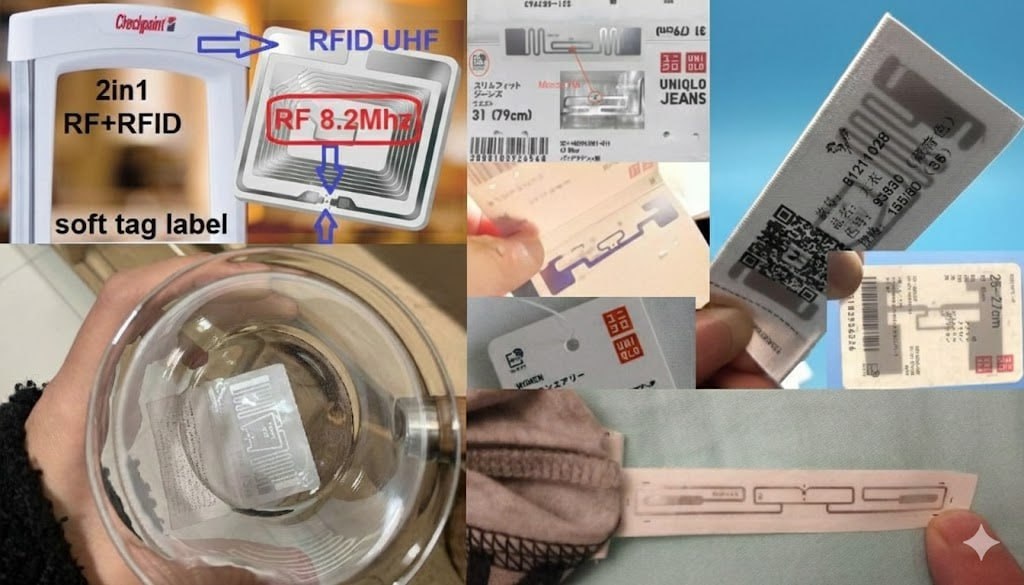

1) რბილი ჩიპები და წებოვანი ეტიკეტები (Soft Tags)
მორფოლოგია:
ორმაგი ანტენის კონფიგურაცია, როგორც წესი 2×5 სმ, ზოგჯერ უფრო მცირე, მაგრამ სიგრძე სტანდარტულია;
კომბინირებული RFID+RF ორმაგი ანტენის კვადრატი, 4×4 სმ;
სხვა კონფიგურაციები ამ სიხშირეზე არ მუშაობს ენერგიის გადაცემის შეზღუდვების გამო. მრავალხვეულიანი კოჭები არ ფუნქციონირებს UHF-ზე; სპირალები განკუთვნილია RF და 13.56 MHz დაშვების სისტემებისთვის.
წამკითხველები ჩიპებს აფიქსირებენ არა მხოლოდ საკონტროლო პუნქტის (შესასვლელი/გასასვლელი) არეალში, არამედ გვერდებზე გაცილებით შორსაც.
სიგნალის ანალიზის ალგორითმებს შეუძლიათ ჩიპის ადგილმდებარეობის ტრიანგულაცია მაღალი სიზუსტით. ეს მუშაობს იმიტომ, რომ ჩიპს აქვს ორი ანტენა, და წამკითხველები დაკალიბრებულია სპეციალურად იმ ტიპის ჩიპებისთვის, რომლებიც გამოიყენება ამ კონკრეტულ მაღაზიაში ან ქსელში.

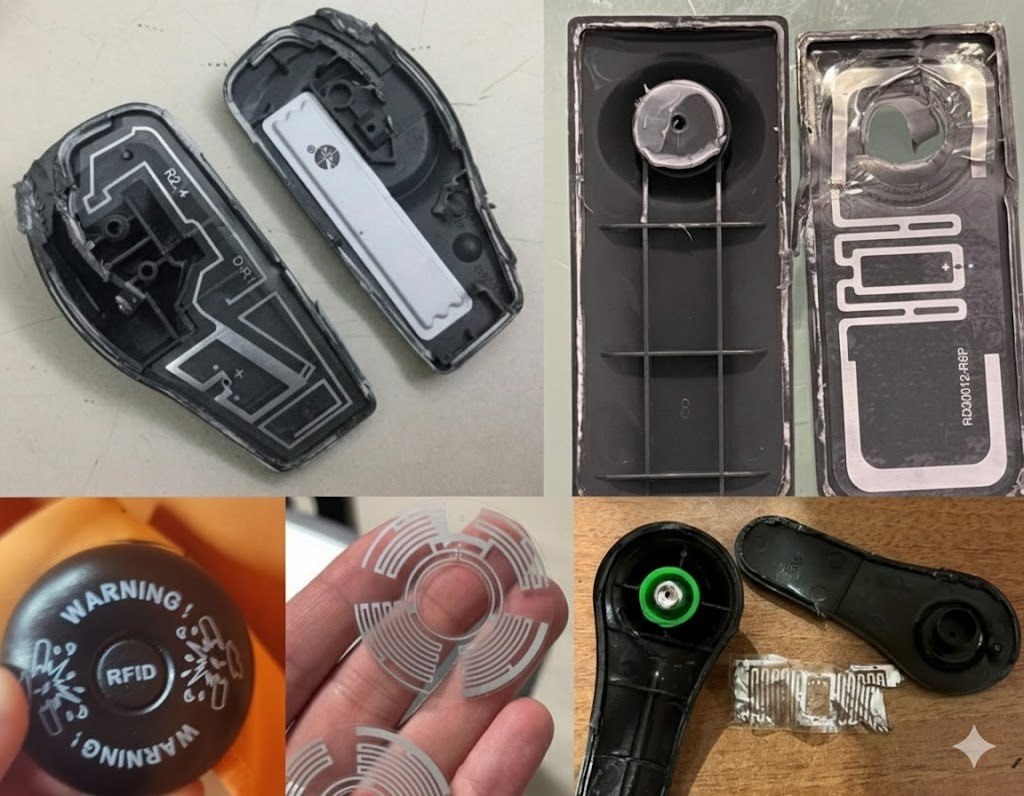

2) მყარი ჩიპები ინტეგრირებული RFID-ით (Hard Tags)
მორფოლოგია:
— ხშირად ამოტვიფრულია "RFID" ლოგო;
სულ ეს არის... ზოგ შემთხვევაში, ინვენტარის ცოდნის გარეშე ვიზუალურად ვერ განასხვავებთ მათ AM ან RF ჩიპებისგან. აი ინფორმაცია ჩვენი საველე ბაზიდან.
ძირითადი იტერაციები:
1. Sensormatic 2-in-1: ნაცრისფერი SuperTag-ები ინტეგრირებული RFID-ით, რომლებიც დაინერგა 2010 წლამდე (AM კოჭა + თხელი ბრტყელი RFID ჩანართი);

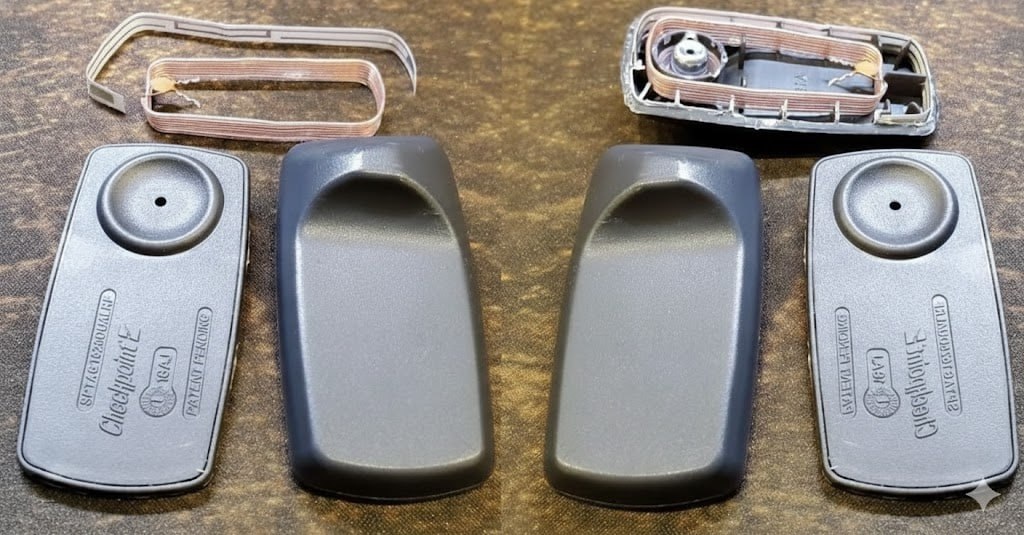

2. CheckPoint 2-in-1: სტანდარტული RF ჩიპი მრგვალი RFID ჩანართით, დაფიქსირდა დაახლოებით 2010 წლის დასაწყისში;
3. მესამე მხარის მწარმოებლები: სწრაფად ზრდიან წარმოებას ბაზრის ვაკუუმის შესავსებად.
კრიტიკული დეტალი: კონკრეტული მწარმოებლის ყოველ მყარ ჩიპს ჩვეულებრივ აქვს... ზუსტად ერთი და იგივე ჩიპის კოდი. ლოგიკურად, ისინი ფიქსირდება უბრალოდ როგორც დაცვის ჩიპი.
ისინი არ არიან უნიკალური იდენტიფიკატორები და არ ატარებენ არანაირ მონაცემს იმ ნივთის შესახებ, რომელსაც იცავენ!
.... ამის სილამაზე იმაში მდგომარეობს, რომ თუ გაქვთ პატარა მაღაზია და მოგბეზრდათ სტანდარტული ანტიქურდული "რამკები", შეგიძლიათ... უბრალოდ დააყენოთ RFID სისტემა, შეცვალოთ ჩიპები და მორჩა. არ არის საჭირო რთული პროგრამული ინფრასტრუქტურა. უბრალოდ უთხარით წამკითხველს, რომ ეს კონკრეტული RFID კოდი ნიშნავს ჩიპს (TAG)... მისია შესრულებულია.
3. RFID წამკითხველების იდენტიფიკაცია
!!! ოპერატორების საყურადღებოდ: დააკვირდით. შეამჩნევთ, რომ წამკითხველის დიზაინი განსხვავდება მწარმოებლის მიხედვით, ისევე როგორც AM ან RF "რამკების" შემთხვევაში !!!
ოვერჰედ მოდელები (Overhead)

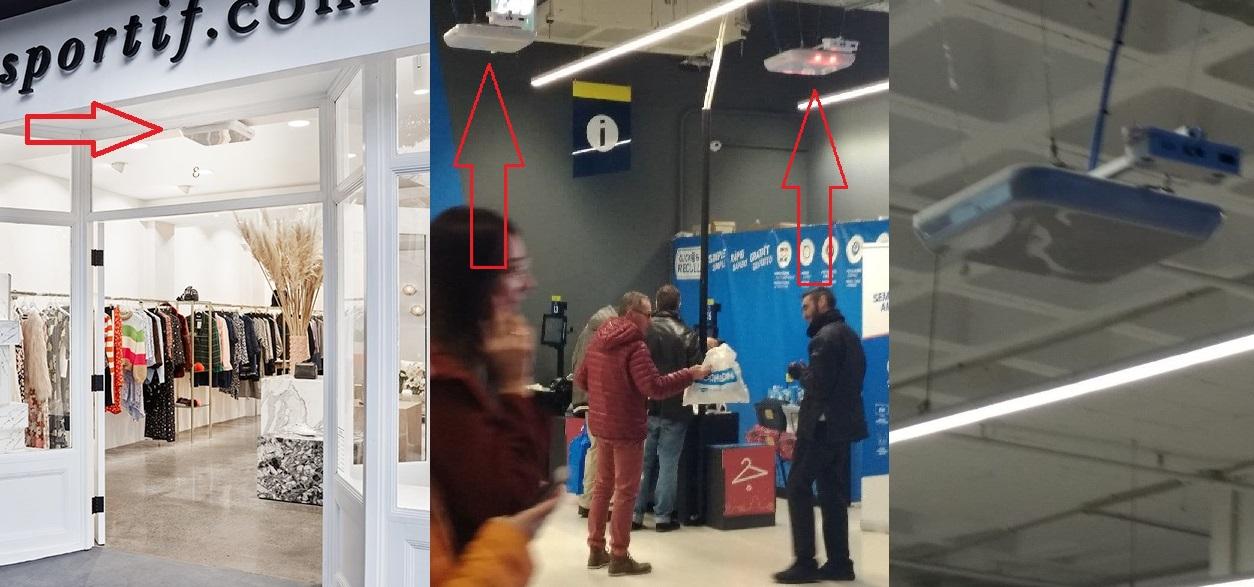

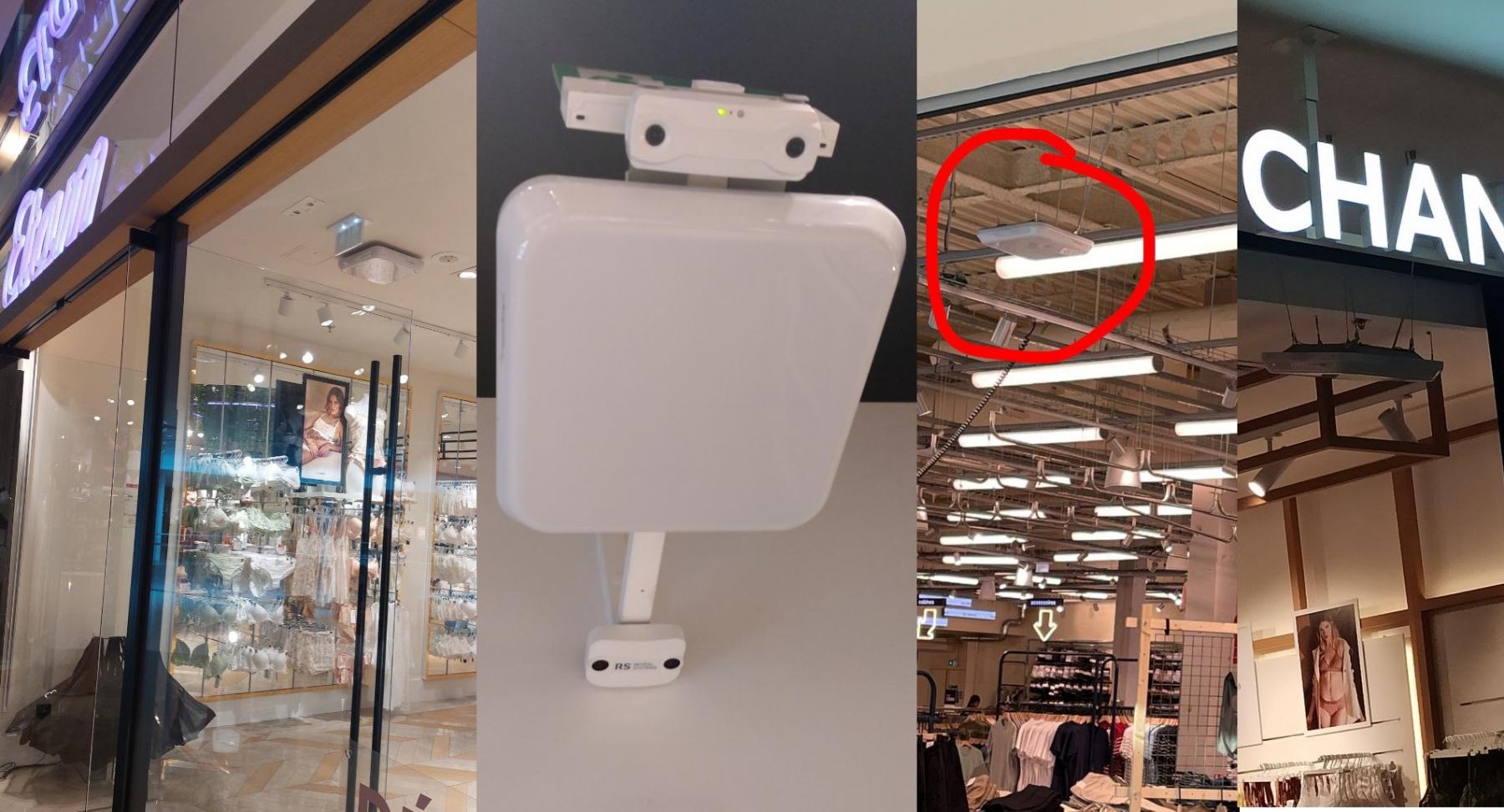

NEDAP — მომრგვალებული ფორმები, ინტეგრირებული წერტილოვანი LED-ები (ორი "შავი თვალით" აღჭურვილი მოწყობილობა ვიზიტორთა მთვლელია, უგულებელყავით):

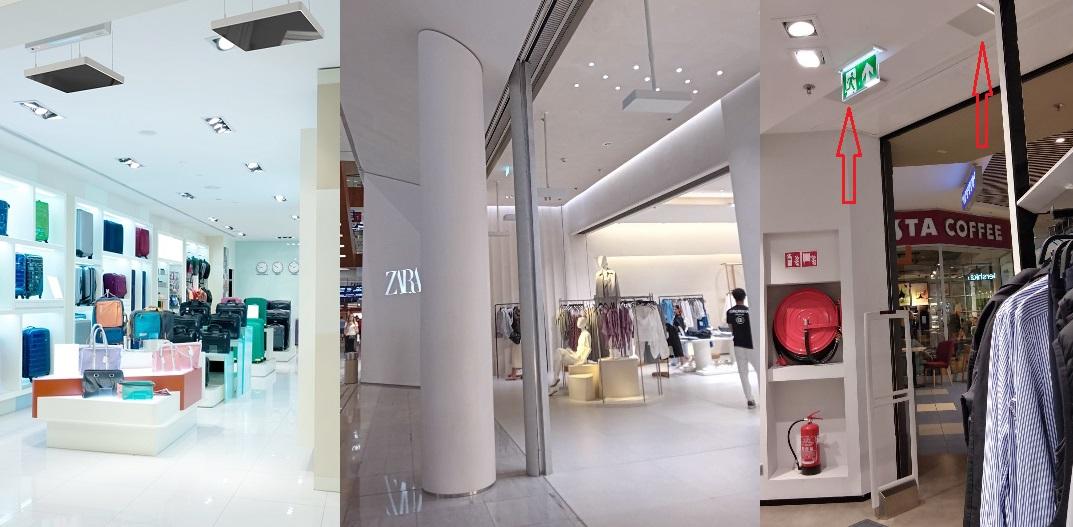

Sensormatic — მართკუთხა დიზაინი, რომელიც იმეორებს უახლესი AM Synergy სისტემების ესთეტიკას:
Zara და Inditex — ამჟამად გლობალურად ამატებენ RFID პანელებს AM სისტემებს. მწარმოებელი უცნობია, მაგრამ სავარაუდოდ Inditex-ის საკუთარი ტექნოლოგიაა:

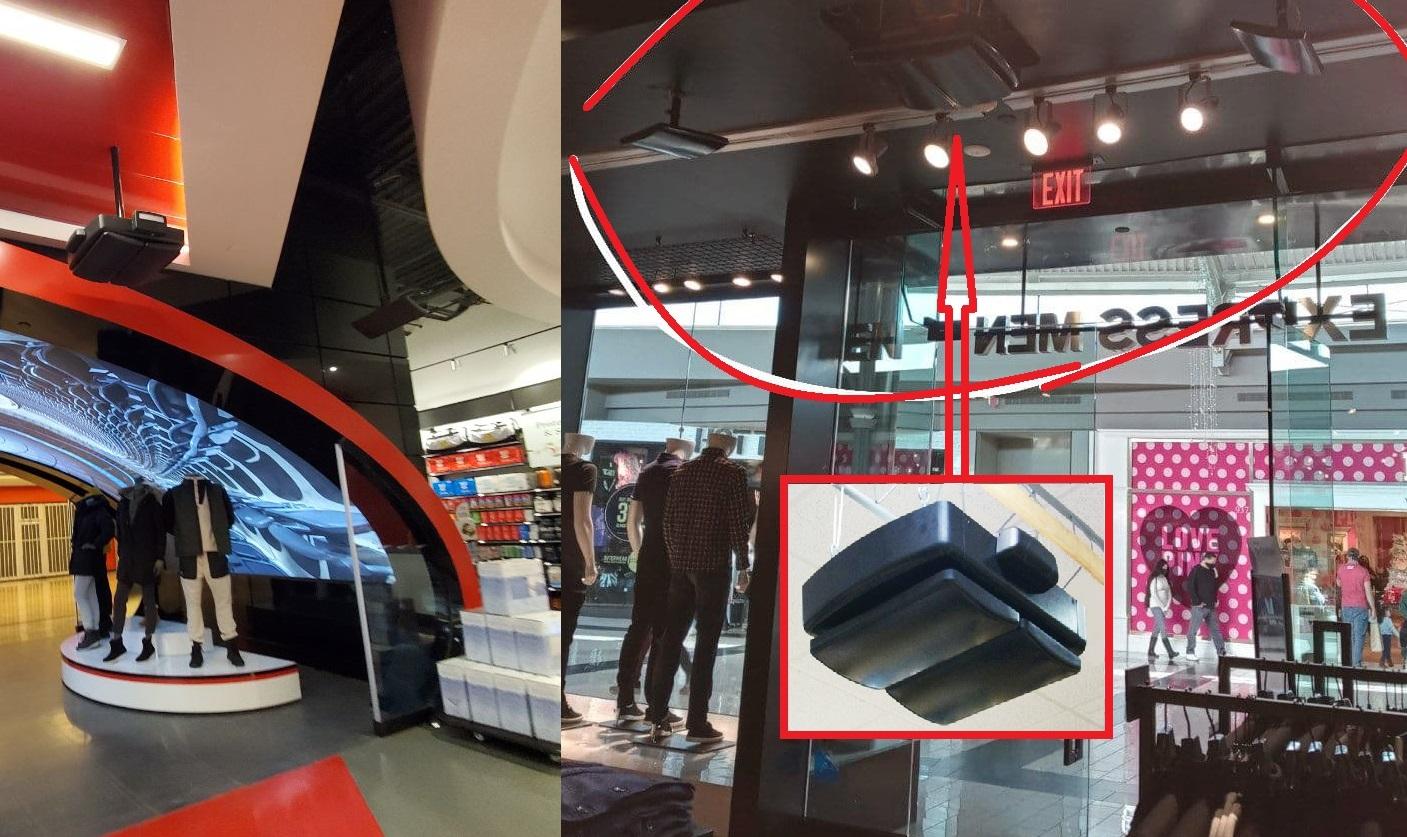

Checkpoint — ძალიან გამორჩეული. ამოიცნობა ორნაწილიანი მთავარი ანტენით და დამხმარე ანტენებით, რომლებიც შექმნილია ბრმა ზონების აღმოსაფხვრელად:
ინტეგრირებული სისტემების მოდულები

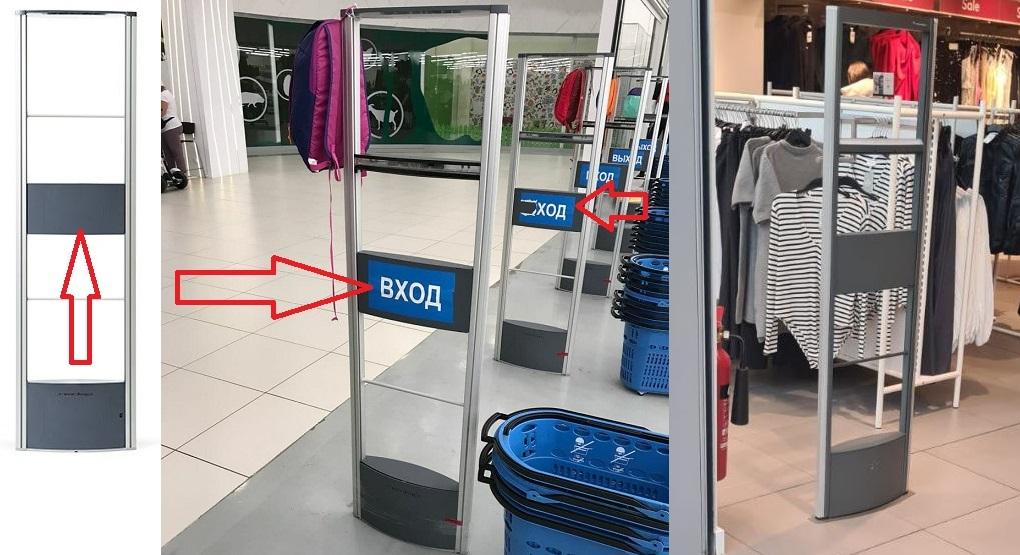

NEDAP — გთავაზობთ სისტემების სპეციალურ ხაზს RFID მოდულით, რომელიც გამოიყურება როგორც გაფართოებული შუა სექცია. განვითარება გაგრძელდა უახლეს სერიებშიც:

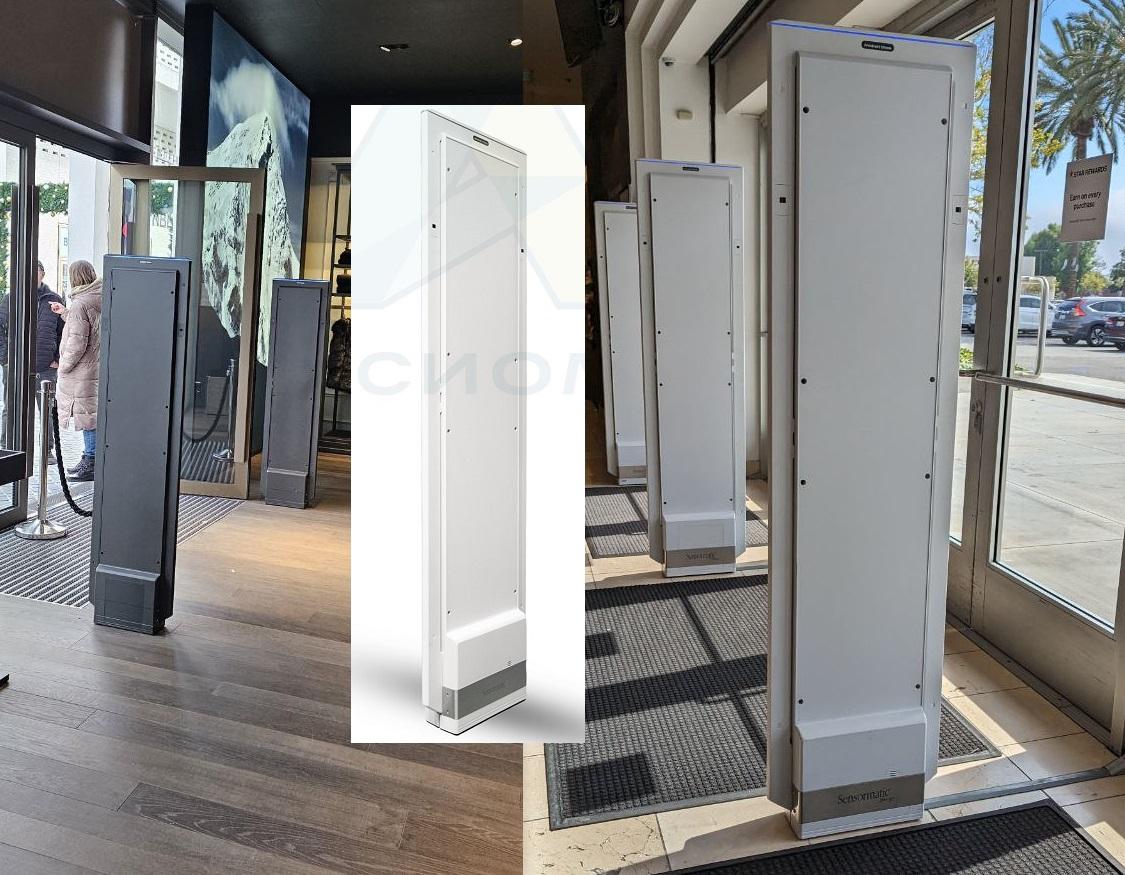

Sensormatic — აწარმოებს RetroFit მოდულებს (რომლებიც ემატება AM-ს), რომლებიც მაგრდება პირდაპირ Synergy AM სისტემებზე, და ფარავს ჩარჩოს ზედაპირს:

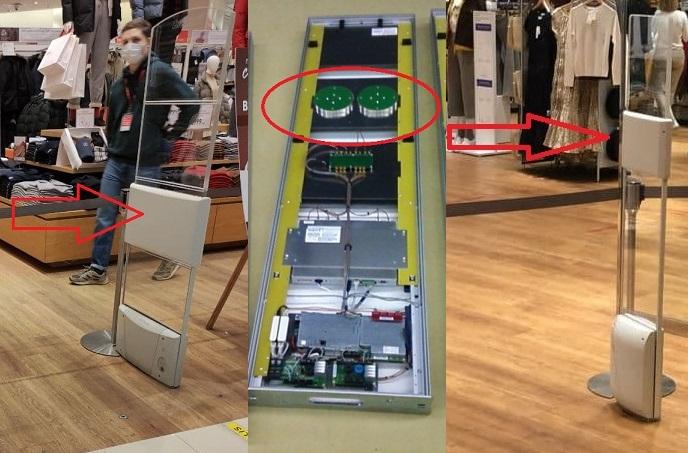

Checkpoint — შეიმუშავა მოდულები, რომლებიც ყენდება პირდაპირ არსებული სისტემების ჩარჩოებზე ან მათ შიგნით (გვხვდება Decathlon-ის "ყუთისებრ" სისტემებში, UNIQLO-სა და სხვა ბიუჯეტურ განახლებებში):
Checkpoint-ის უახლესი ინოვაციაა SFERO მოდელი — რთული სისტემა, რომელიც აერთიანებს ორ მძლავრ გვერდითა წამკითხველს ოვერჰედ მოდულებთან. სარეკლამო ინფორმაცია იხილეთ ქვემოთ:
Checkpoint SFERO Reveal
4. მოწყვლადობები
საველე ტესტირებამ აჩვენა, რომ RFID ჩიპების განეიტრალება საბაზისო ფიზიკური დაზიანებით არც ისე მარტივია. ნახეთ ვიდეო: თქვენ უნდა მოახდინოთ მიკროსქემის იზოლირება ორივე ანტენისგან; წინააღმდეგ შემთხვევაში, თქვენ უბრალოდ შეამცირებთ წაკითხვის რადიუსს ჩიპის დეაქტივაციის გარეშე.
ინფორმაციის ანალიზი:
მჭირდება თუ არა ორი გაჭრა მიკროსქემასთან ახლოს?
— დაათვალიერეთ ჩიპის ფოტოები. ჩიპის ცენტრალური ხაზის გასწვრივ გაჭრა საბოლოოდ გაწყვეტს კონტაქტს მიკროსქემასა და ანტენებს შორის.
რა მოხდება, თუ გაჭრა არაზუსტია?
— წაკითხვის რადიუსი მცირდება. ამან შეიძლება მოგცეთ ოვერჰედ წამკითხველებში გავლის საშუალება, რადგან მათი რადიუსი ბუნებრივად მცირეა.
რატომ არის ნაჩვენები საწყისი გაჭრები მიკროსქემისგან შორს?
— იმის სადემონსტრაციოდ, თუ რამდენად გამძლეა ჩიპი მცირე ზედაპირული დაზიანებების მიმართ.
RFID-ის სუსტი წერტილები:
— ისევე როგორც RF, ჩიპები არ მუშაობს ლითონზე მოთავსებისას. ტალღები ვერ აღწევს ლითონში. წასაკითხად საჭიროა პირდაპირი ხილვადობა ან რადიოგამჭვირვალე დაბრკოლებები (თავად საქონელი);
— მოწყვლადობა ზუსტი ფიზიკური დაზიანების მიმართ.
სულ ეს არის...
ეს ორი ფაქტორი ფაქტობრივად გამორიცხავს იმის შანსს, რომ RFID-მ სრულად ჩაანაცვლოს სხვა ანტიქურდული სისტემები.
ეს იყო ჩვენი შეფასება 2021 წელს. ახლა სამყარო უფრო სწრაფად მოძრაობს. RFID-ის დომინირება გარდაუვალი რეალობაა.
ჩვენი საპასუხო ზომები:
1. RFID ჩიპების სკაუტერი: პოულობს ჩიპებს ფიზიკური მოხსნის ან დეაქტივაციისთვის. პროტოტიპები მზადაა; ველოდებით გამოსვლას ჯამერთან ერთად;
2. RFID ჩიპების დეაქტივატორი: დამუშავება დაგეგმილია 2024 წლისთვის;
3. ჩვენი სპეციალიზაცია — ჯამერები. ამჟამად დამუშავების პროცესშია (პირველი საჯარო პროტოტიპი გაიტესტა 15 თებერვალს). გამოსვლა მოსალოდნელია 2024 წლის ზაფხულში.
ჯამერი თავდაპირველად გაიყიდება როგორც დამოუკიდებელი ერთეული. მომავალმა იტერაციებმა შესაძლოა მოახდინოს მისი ინტეგრაცია AM/RF აპარატურასთან, მაგრამ ეს ცალკე საინჟინრო მიმართულებაა.
უყურეთ პროტოტიპის დემონსტრაციას:
რას იტყვით ფოლგაზე??? ფოლგის წინააღმდეგ ლითონის დეტექტორებს ვერ დააყენებენ, ასე რომ ვბრუნდებით წარსულში!!!
— უარყოფითი. AM, RF და RFID სიხშირეები სხვადასხვა სამყაროში არსებობენ. RFID ეფექტურად ვრცელდება დაბრკოლებების გარშემო. თქვენი ერთადერთი ვარიანტია ფოლადის ქვაბი თავსახურით ან ფოლგის უკიდურესად მჭიდრო შეფუთვა.
ვეცადე დამეწერა განმარტება, მაგრამ საველე ტესტები უფრო დამაჯერებელი აღმოჩნდა. მაღალი ხარისხის ბუსტერ-ჩანთის შემთხვევაშიც კი, თუ ჩიპები არ არის სულ ძირში, ისინი მოწყვლადია. ხელის წამკითხველს (HANDHELD) შეუძლია წაიკითხოს ჩიპები ჩანთის გვერდიდან 3 მეტრის დაშორებით. ოვერჰედ სისტემები პირდაპირ შიგნით შეიხედავენ.
თავად ნახეთ:
5. ინდუსტრიის ტრაექტორია
ჩვენი 2021 წლის ბრიფინგის შემდეგ, მთელმა INDITEX ქსელმა (Zara, Bershka და ა.შ.) სრულად დანერგა RFID — როგორც ოვერჰედ, ასევე "რამკებზე" დასამაგრებელი მოდულები.
დანერგვა სწრაფი იყო; რამდენიმე თვეში, აქტიური სისტემების შესახებ საველე ცნობები მოვიდა ყველა ტერიტორიიდან.
INDITEX წლების განმავლობაში იყენებდა RFID-ს ლოგისტიკისა და ინვენტარის თვალთვალისთვის, მაგრამ ბოლო დრომდე თავს იკავებდა მისი ანტიქურდული დანიშნულებით დანერგვისგან.

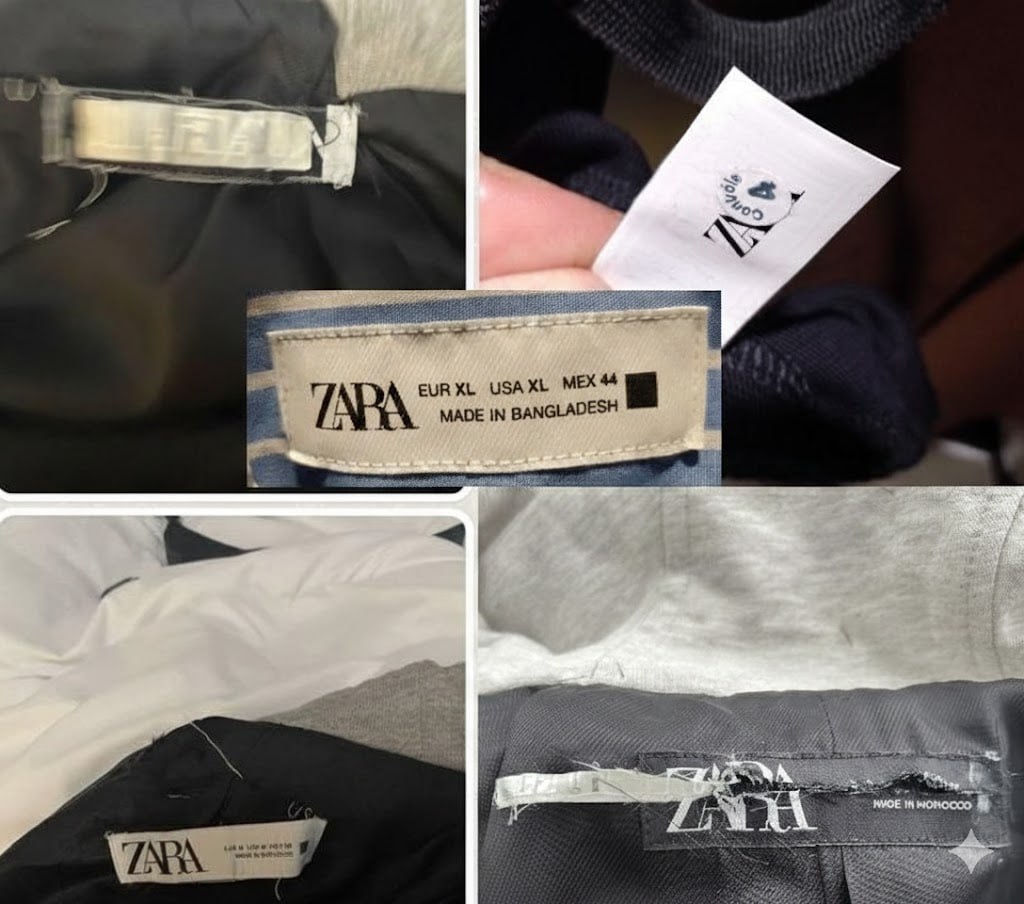

ჩიპების განთავსება INDITEX-ის საქონელში:
— ჩაკერებული ბრენდის ეტიკეტების (ზომის ეტიკეტების) ქვეშ;
— მოვლის/რეცხვის ინსტრუქციის ეტიკეტების შიგნით;
— ინტეგრირებული AM SuperTag-ებში (დიდი ხნის პრაქტიკა).
აღსანიშნავია, რომ Checkpoint-მა ეს 10 წლის წინ იწინასწარმეტყველა თავის YouTube არხზე, სადაც აჩვენა RFID ამოცნობა დაცვის სისტემების დონეზე. თავად ნახეთ:
Checkpoint RFID Vision
თავდაპირველი ბარიერები იყო აღჭურვილობის მაღალი ღირებულება და ზუსტი კალიბრაციისთვის კვალიფიციური ტექნიკოსების ნაკლებობა. დროთა განმავლობაში წარმოება გაიზარდა, ფასები დაეცა და ჩინელმა მწარმოებლებმა ბაზარი იაფი ჩიპებით გაავსეს.
RFID ახლა ჩაშენებულია თითქმის ყველა საქონელში — თქვენ ეს გინახავთ ბოლო 5 წლის განმავლობაში. ველი ღიაა ანტიქურდული სისტემებისთვის გამოსაყენებლად.
სასურსათო ჰიპერმარკეტები, სავარაუდოდ, ბოლოები გადავლენ, რადგან დაბალმარჟიანი სამომხმარებლო საქონლისთვის დანახარჯი ჯერჯერობით აკრძალვითია.
რა გამოგვრჩა?
— RFID არ არის მხოლოდ აპარატურა... ის მოითხოვს ძვირადღირებულ პროგრამულ უზრუნველყოფას, გამოთვლით სიმძლავრეს და ლოგისტიკის კომპლექსურ მართვას ქარხნიდან მომხმარებლამდე. ამის გარეშე, ინვესტიციის უკუგება (ROI) არ მუშაობს. ინტეგრაციის კომერციული მოტივების შესწავლა შეგიძლიათ აქ:
RFID System Logic (RU Source)
მოსალოდნელი ადრეული დამნერგავები (AM/RF ეტაპობრივი ამოღება):
— H&M: ყველა ახალ ლოკაციაზე აყენებს ექსკლუზიურად RFID-ინტეგრირებულ NEDAP სისტემებს;
— ADIDAS და NIKE: ქარხნულად დატანილი RFID-ისა და სასაწყობე წამკითხველების დიდი ხნის გამოყენება;
— JD Sports: აქტიური დანერგვა შერჩეულ რეგიონებში;
— Celine, CK, Marc O'Polo, Etam... სია იზრდება.
Adidas-ის სარეკლამო ინფორმაცია RFID-ის დანერგვის შესახებ (პარტნიორობა ევროპულ NEDAP-თან):
Adidas & Nedap RFID Case Study
მცირე ლოკალური რითეილერები ჯერ არ ცდილობენ ინტეგრაციას.
!!! თუმცა... როგორც კი მას-მარკეტის გიგანტები სრულად გადავლენ ახალ სისტემაზე, ბაზარს წალეკავს სპეციალიზებული ტექნიკოსების სიჭარბე და დაცვის ფირმები აგრესიულად დაიწყებენ RFID-ის მარკეტინგს მცირე ბუტიკებისთვის.
დაკვირვებები: AM და RF სისტემებმა მიაღწიეს თავიანთ ტექნოლოგიურ ჭერს. განვითარება შეჩერდა, რაც მიანიშნებს ამ პროტოკოლების "დასასრულზე". RFID ასევე იძლევა გლობალურ ანალიტიკას საქონელსა და ადამიანებზე. ერთი მაღაზიიდან გამოტანილი RFID ჩიპი შეიძლება წაიკითხოს ნებისმიერმა წამკითხველმა, ნებისმიერ ადგილას. თუ მონაცემთა ბაზების შერწყმა დაიწყება, თქვენი მოძრაობების თვალთვალი გაცილებით უფრო ზუსტად იქნება შესაძლებელი, ვიდრე მხოლოდ თქვენი ტელეფონით...
6. პრაქტიკული საველე ინფორმაცია: შოპლიფტერი დაცვის წინააღმდეგ
ყველა გაუყიდავ ნივთს აქვს უნიკალური ჩიპის კოდი (ქარხნული სერიული ნომერი).
როდესაც შედიხართ ამოცნობის ზონაში აქტიური ჩიპით, დაცვის სპეციალიზებული სმარტფონი იღებს შეტყობინებას: "ნივთი [X] იმყოფება ზონაში [Y]." დაცვა მოგიახლოვდებათ და გკითხავთ, "დაგერხათ?) "...
სინამდვილეში, ისინი გკითხავენ ნივთის შესახებ, შემდეგ კი დაგასკანერებენ ხელის წამკითხველით, რომ ზუსტად იპოვონ ჩიპი.
ეს ხელის მოწყობილობები ამჟამად ძვირია, მაგრამ ისინი ჩვეულებრივ აღჭურვილობად იქცევიან.
თუ ნივთი ნაყიდია, RFID კოდი ფიქსირდება სალაროსთან (POS) და აღინიშნება როგორც "გადახდილი". მასთან ერთად წამკითხველებში გავლა აისახება ბაზაში როგორც გასვლა, მაგრამ არ გამოიწვევს განგაშს დაცვის ტელეფონზე.
სტრატეგიული გამოყენება:
— როგორ გამოიყენებთ ამ ინფორმაციას, თქვენს ფანტაზიაზეა დამოკიდებული. მე არ მოგცემთ კონკრეტულ ტაქტიკურ ინსტრუქციებს; თქვენ უკვე იცით რა უნდა გააკეთოთ.
